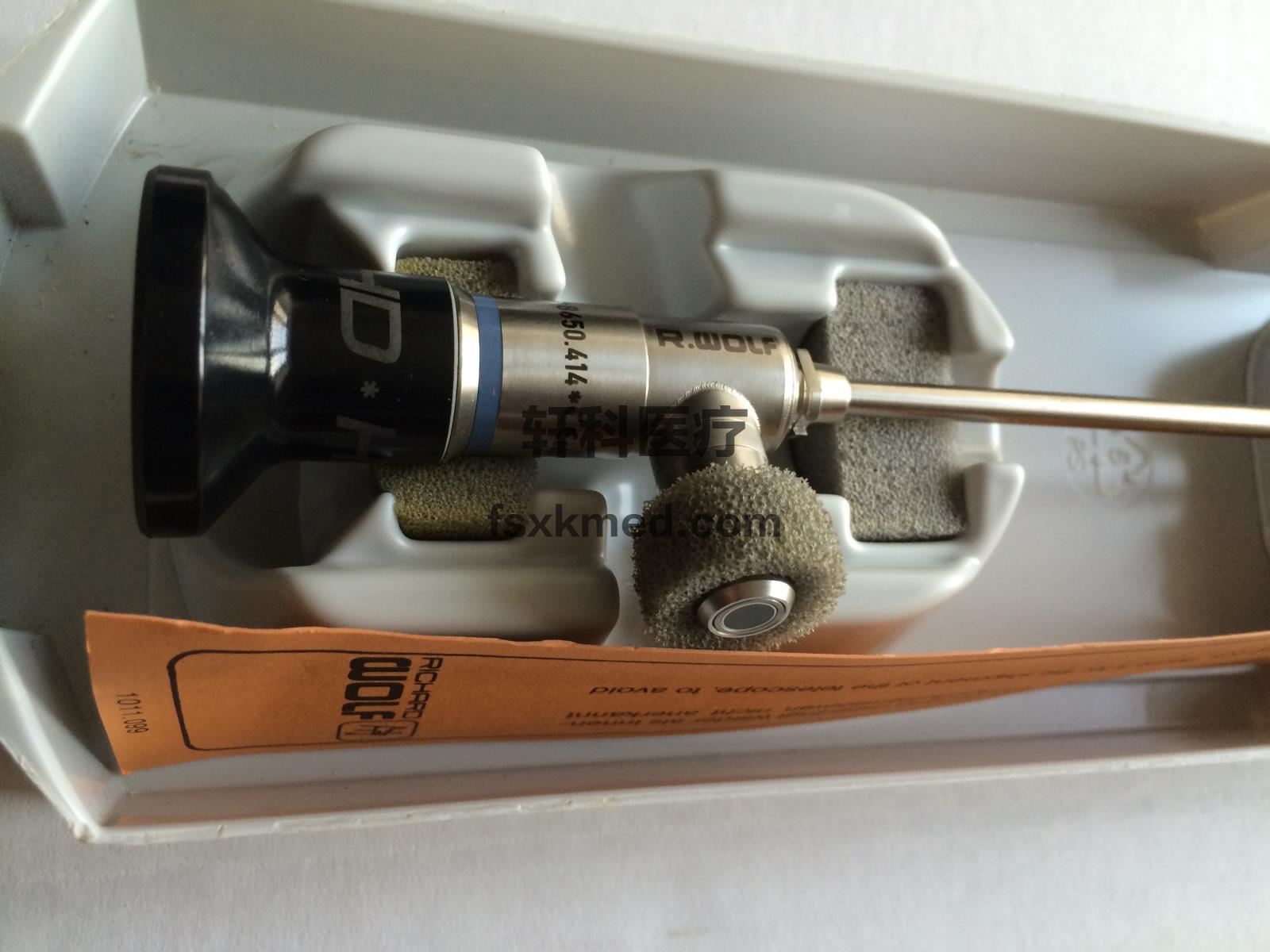

狼牌 WOLF 宫腔镜 8654.422 维修

2018/12/27 11:10:36

宫腔镜镜故障检查及宫腔镜的维修方法

      佛山市轩科医疗科技有限公司是一家专业从事医疗器械维修与服务的民营高科技企业,与国内外专业医疗器械维修机构鼎力合作,完全引进国际先进维修技术,致力于医用内窥镜维修、硬管内窥镜维修、内窥镜维修服务为一体的公司,全力服务于中国市场。

      首先检查镜子外观是否有明显伤痕,经过确认,外观上并无伤痕。再检查物镜、目镜是否有损坏,在显微镜下观察,物镜、目镜也没有发现损坏。继续检查,外管无弯折,可以断定成像模糊并非机械损伤;接下来检测导光光束:放在冷光源下观察导光效果,观察到导光束中并无黑点,可以判定导光光束并无断丝。检查器械通道,发觉器械通道虽然略微磨损,但并不影响使用,在合格范围内。到此刻可以判定该条镜子并无机械损伤。

接下来就是判定光学系统的问题了。接上摄像主机,观察镜子成像,发觉所成图像中虽然模糊,但并无黑点,说明该镜子的传像素完好无损,模糊可能是由于进水、焦距变化等原因造成。

判定问题原因后,就可以开始做针对性的维修了。

首先打开护目罩,然后拧下护目罩,松开目镜组紧固螺丝,取下目镜组,在显微镜下仔细检查,并无任何损伤,但有水珠凝结在里面的镜片上,说明镜管内部进水,这是成像模糊的其中一个原因。然后加热物镜组使粘接胶水软化,从目镜端将传像素顶出,并逐一检查,发现传像素端面有水迹,需要清洁。

将目镜组的水迹擦去,重新研磨传像素端面,使之达到所需要求,重新装好整条镜子,调整好光学参数后,接入摄像主机检查成像效果。此刻成像清晰,说明本身的光学元件没有问题,不影响成像。将目镜组放入烘箱中烘干其中的水汽。重新装好整个光学系统,调整好焦距,确认成像清晰。装好护目罩,用密封胶密封好,确保在后续使用过程中不会进水。

确认装配完毕后,复检该硬管镜的亮度、清晰度、圆度、焦距等各项指标,确保各项指标均达到要求。
