STORZ 30°内窥镜维修案例

2020/12/15 11:17:45

STORZ 30°内窥镜维修

一、內窥镜结构及光学成像原理

进口品牌的硬镜其内部结构基本相似(如下图),最关键的在于不同用途的镜在其结构上发生变化,包括光学成像系统和机械结构。光学成像系统由物镜系统、转像系统、目镜系统三大系统组成。

工作原理:被观察物经物镜所成的倒像,通过转像系统将倒像转为正像,并传输到目镜,再由目镜放大后,为人眼所观察。为构成不同的视向角,需加入不同的棱镜。不同用途的内窥镜要求制作成不同的外形外径、长度,以达到使用所需的要求。

其他原理这里不再熬述,下面主要阐述 STORZ 30°内窥镜的维修过程。

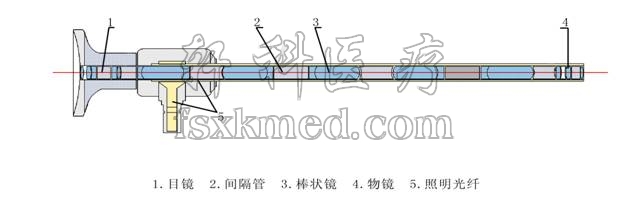

                    内窥镜产品内部结构示意图1

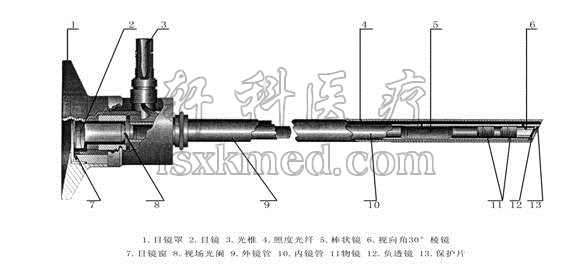

                    内窥镜产品内部结构示意图2


二、维修过程

1故障分析

此德囯STORZ 30°内窥镜故障为图像模糊,视场很暗

检査内窺镜两端是否有污物,用棉签酒精擦拭两端镜片后再观察,故障依旧。

发现此镜镜管外表面可见明显凹痕,首先接通冷光源,观察照明光纤没有断丝,确不是因照明系统导致的像不清晰,接下来由镜体部分轻轻动可听到明显声音,说明内部零件松动,由此判断内部光学系统损坏棒镜和间隔环,需要拆开维修


2内窥镜的拆卸

内窥镜外部由全不锈钢打造,特别精密,拆开的难度不小,拆开之前必须仔细查看镜子的大概结构,找到正确的接口,再下手,以防破坏其照明系统,首先利用酒精加热将目镜端脱胶,再利用治具平口钳、三脚钳及铜制目镜等拆卸,铜制目镜为卡在目镜端的治具,方便打开目镜端,此治具可根据镜子的不同尺寸自制作。再利用各种治具打开镜子时,切记谨慎小心,以防对镜子的撞击。因许多镜子内部上胶较多,打开时需要更加耐心,反复仔细是必备的素质。打开接口处后,不可盲目拆开,每条镜子的光学结构有所不同,需要看清每个零件的配合及位置方可拆下


3光学系统的修复

内窥镜拆开后,采用逐一查看法,首先目镜没有损坏,接着对前面的棒镜进行分析,特别注意的是取岀棒镜是维修的关键,每条棒镜的取出必须标明方向及编号,毎条镜子都有其安装误差,否则打乱后会影响其光成像。在取岀第3根棒镜时发现棒镜端已经严重断裂,碎片已挤压至间隔环中,故障原因找到,棒镜的破损影响了光学成像,需要更换棒镜。找到与其配套的棒镜后安装,观察其成像效果,光学系统的揩配很重要,棒镜作用用于转像及消色差,为粘合镜片,观察物体时成倒像,目的需使此棒镜符合整个光学系统的成像,经过反复调试,光学成像达到要求,此棒镜可以使用,但成像质量还比较差,需要进行整个光学系统的清洁工作,利用脱脂棉、酒精、气吹、依次对光镜片及硬管进行淸洗、擦净,最后按照方向安装、调试,观察图像后达到了清晰、明亮的效果。


4硬镜的后期及检测工作

维修好的镜子需要上胶,固胶,最后进行图像打印及测漏工作,检测成功后方可完成工作。
